Khi đưa các dòng vi điều khiển thế hệ mới như ESP32, STM32 hay Arduino vào môi trường công nghiệp, một trong những thách thức lớn nhất là nhiễu điện từ (EMI) và an toàn điện. Việc đóng ngắt các tải cảm như Relay, van điện từ (Solenoid), hay động cơ luôn sinh ra các xung nhiễu điện áp cao. Nếu không có giải pháp bảo vệ, vi điều khiển sẽ rất dễ bị treo (freeze), tự động reset, hoặc thậm chí là cháy chập chân I/O.
Bài viết này sẽ phân tích chi tiết sơ đồ mạch chuẩn công nghiệp: Sử dụng Optocoupler PC817 kết hợp transistor đệm BC547 để điều khiển Relay 24V an toàn và tin cậy.

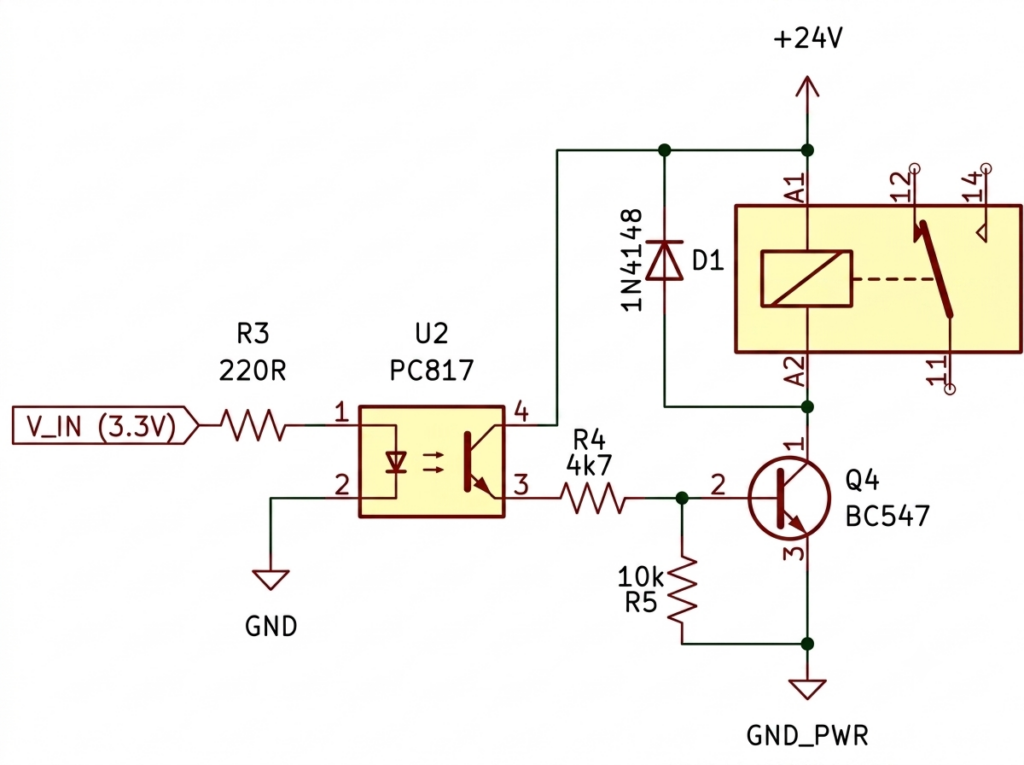

Mạch điện được chia làm 3 khối chức năng tuyến tính từ trái sang phải, đảm bảo tín hiệu đi một chiều và cách ly hoàn toàn.
Tín hiệu $V_{IN}$ ($3.3\text{V}$): Chân logic đầu ra từ ESP32/STM32. Mạch cấu hình theo logic Thuận pha (Input HIGH $\rightarrow$ Relay ĐÓNG).
Điện trở $R3$ ($220\ \Omega$): Hạn dòng cho LED hồng ngoại bên trong Optocoupler. Với nguồn kích $3.3\text{V}$, dòng qua LED được tính toán tối ưu:$$I_{led} = \frac{3.3\text{V} – V_{led}}{R3} \approx \frac{3.3\text{V} – 1.2\text{V}}{220\ \Omega} \approx 9.5\text{ mA}$$
Dòng điện này vừa đủ để kích sáng LED bền bỉ mà không làm quá tải chân GPIO của vi điều khiển (thường giới hạn ở mức $< 20\text{ mA}$).
IC $U2$ (PC817): Trọng tâm của hệ thống cách ly. Tín hiệu điện từ MCU được chuyển thành ánh sáng (qua LED nội bộ) rồi kích mở Photo-transistor ở phía đối diện. Giữa hai phía hoàn toàn không có sự kết nối vật lý bằng đồng, tạo ra một “lá chắn thép” ngăn chặn 100% xung nhiễu vượt qua.
Transistor $Q4$ (BC547): Đóng vai trò làm công tắc sườn thấp (Low-side Switch). Do Photo-transistor của PC817 chỉ chịu được dòng tối đa khoảng $50\text{ mA}$, ta bắt buộc phải dùng thêm BC547 làm tầng đệm để gánh dòng dòng tiêu thụ của cuộn dây Relay 24V ($20\text{ mA} – 40\text{ mA}$).
Điện trở hạn dòng cực nền $R4$ ($4.7\text{ k}\Omega$): Khống chế dòng kích chạy vào cực B của BC547 khi Opto mở, đưa transistor vào trạng thái bão hòa hoàn toàn mà vẫn đảm bảo tỏa nhiệt cực thấp trên trở ($P \approx 0.11\text{W}$).
Điện trở kéo xuống $R5$ ($10\text{ k}\Omega$): Ghim chặt cực B của BC547 xuống Mass công suất (GND_PWR) khi không có tín hiệu kích hoặc khi hệ thống mất nguồn $24\text{V}$. Điều này cực kỳ quan trọng trong môi trường công nghiệp, giúp triệt tiêu hoàn toàn nhiễu cảm ứng từ trường tầm xa, chống tình trạng Relay bị kích đóng nhầm.
Diode $D1$ (1N4148): Diode dập xung ngược (Flyback Diode). Khi $Q4$ ngắt đột ngột, cuộn dây Relay sẽ sinh ra một điện áp cảm ứng ngược rất cao. $D1$ mắc ngược sẽ khép mạch dòng điện này vòng quanh cuộn cảm để tiêu tán năng lượng, bảo vệ mối nối C-E của BC547 không bị đánh thủng.
Mạch vận hành linh hoạt qua hai trạng thái logic dứt khoát:
Trạng thái LOW (0V): LED trong PC817 tắt $\rightarrow$ Photo-transistor ngắt $\rightarrow$ Cực B của BC547 bị điện trở $R5$ kéo xuống $0\text{V}$ $\rightarrow$ BC547 khóa hoàn toàn. Cuộn dây Relay hở mạch $\rightarrow$ Relay nhả (OFF). Tiếp điểm giữ ở vị trí Thường đóng (NC).Trạng thái HIGH (3.3V): LED trong PC817 sáng $\rightarrow$ Photo-transistor dẫn thông chân 4 sang chân 3 $\rightarrow$ Dòng điện nguồn $24\text{V}$ đi qua $R4$ kích bão hòa cực B của BC547 $\rightarrow$ BC547 mở thông kịch sàn cực C xuống E, kéo chân $A2$ của cuộn dây Relay xuống sát Mass công suất. Cuộn dây khép mạch sinh từ trường hút tiếp điểm $\rightarrow$ Relay đóng (ON). Tiếp điểm chuyển sang vị trí Thường mở (NO).3. Quy Tắc Vàng Khi Thiết Kế PCB (Mạch In) Cho Mạch Cách LyThiết kế nguyên lý đúng mới chỉ đi được 50% chặng đường. Để mạch cách ly phát huy hiệu quả chống nhiễu tuyệt đối trong tủ điện công nghiệp, anh em cần tuân thủ nghiêm ngặt 2 quy tắc Layout sau:Tách biệt Ground tuyệt đối (Vùng Mass)Như trên schematic, hệ thống bắt buộc phải chia làm hai vùng Mass độc lập:GND: Mass của Vi điều khiển (ESP32/STM32).GND_PWR: Mass của nguồn công suất 24V.Hai vùng mạch in này tuyệt đối không được nối chung với nhau ở bất kỳ điểm nào trên Board. Trên PCB, hãy tạo một đường rãnh trống (clearance) rộng ít nhất $2\text{mm}$ chạy dọc phân cắt ngay dưới thân của IC PC817.Khoảng cách cách ly điện lưới (Creepage & Clearance)Nếu tiếp điểm Relay (chân 11, 12, 14) được dùng để đóng ngắt điện lưới AC $220\text{V}$ cho tải, khoảng cách giữa các đường mạch đồng cao áp này và phần mạch điện áp thấp ($24\text{V}$, $3.3\text{V}$) phải đạt tối thiểu từ $6\text{mm}$ đến $8\text{mm}$. Nên phay một rãnh trống chống phóng điện bề mặt (Isolation Slot) trên mạch in ngay dưới vị trí các chân tiếp điểm của Relay.Lời kếtMạch điều khiển Relay 24V cách ly quang sử dụng PC817 và BC547 là một giải pháp thiết kế “sách giáo khoa” nhưng mang lại tính thực tiễn và độ tin cậy rất cao. Việc tính toán chính xác các giá trị điện trở ($R3 = 220\ \Omega$, $R4 = 4.7\text{ k}\Omega$, $R5 = 10\text{ k}\Omega$) giúp mạch hoạt động mát, bền bỉ và tối ưu hóa hiệu suất tiêu thụ năng lượng của toàn hệ thống IoT công nghiệp.
